产品OTA性能和无线模块的收发天线的性能息息相关,利用相关设备确保天线的性能对产品OTA优化至关重要。
下面通过一个真实案例带您了解2天线模块调试,阻抗,驻波比测试
某加固型移动计算机制造商,一直专注于加固手持终端、加固平板电脑、加固笔记本电脑、工业终端设备等的产品和解决方案,涉及的产品包括但不限于:手持终端,平板电脑,笔记本电脑。
背景及需求分析
为了确保产品的无线连接性能,几乎客户所有的无线终端设备都需要进行OTA测试,但目前很多款产品测试的结果并不理想。经过工程师们确认,OTA性能不好很大一部分原因是天线与模块不匹配造成的,因此计划购买矢量网络分析仪进行天线的阻抗匹配调试,调整匹配电路,改善无线收发性能。改善OTA性能的同时又能提高发射效率,有效降低产品功耗。
具体技术探讨

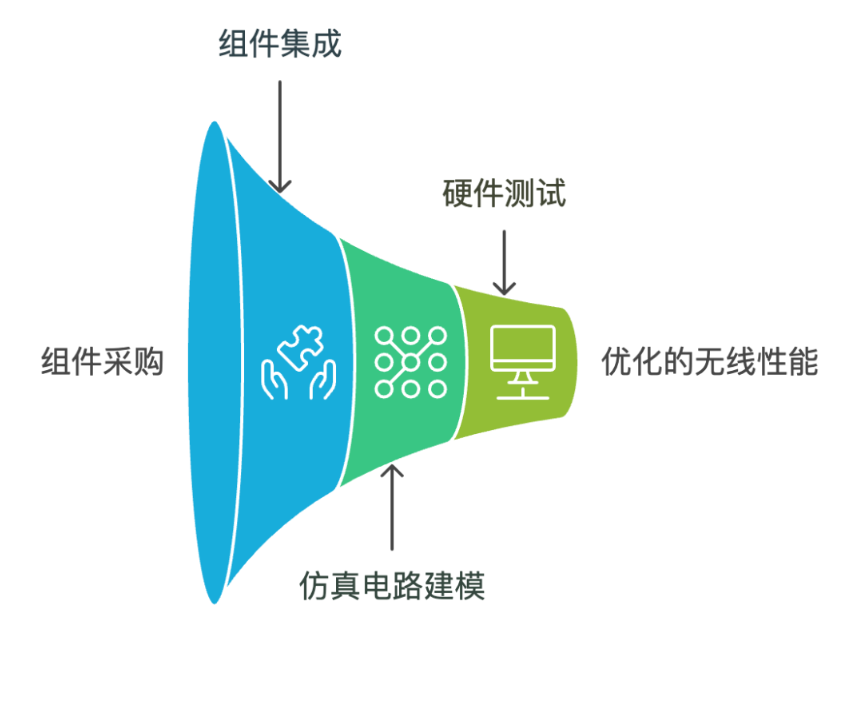

对于大部分的无线终端产品制造商, 射频模块和发射天线是独立采购的,所以往往在产品组合的时候会出现匹配不好的问题,为此工程师需要在发射模块和发射天线之间加入匹配电路,前期通常可以通过软件仿真电路来建模, 但在最后硬件实施的时候必须要使用网络分析仪进行测试及验证。

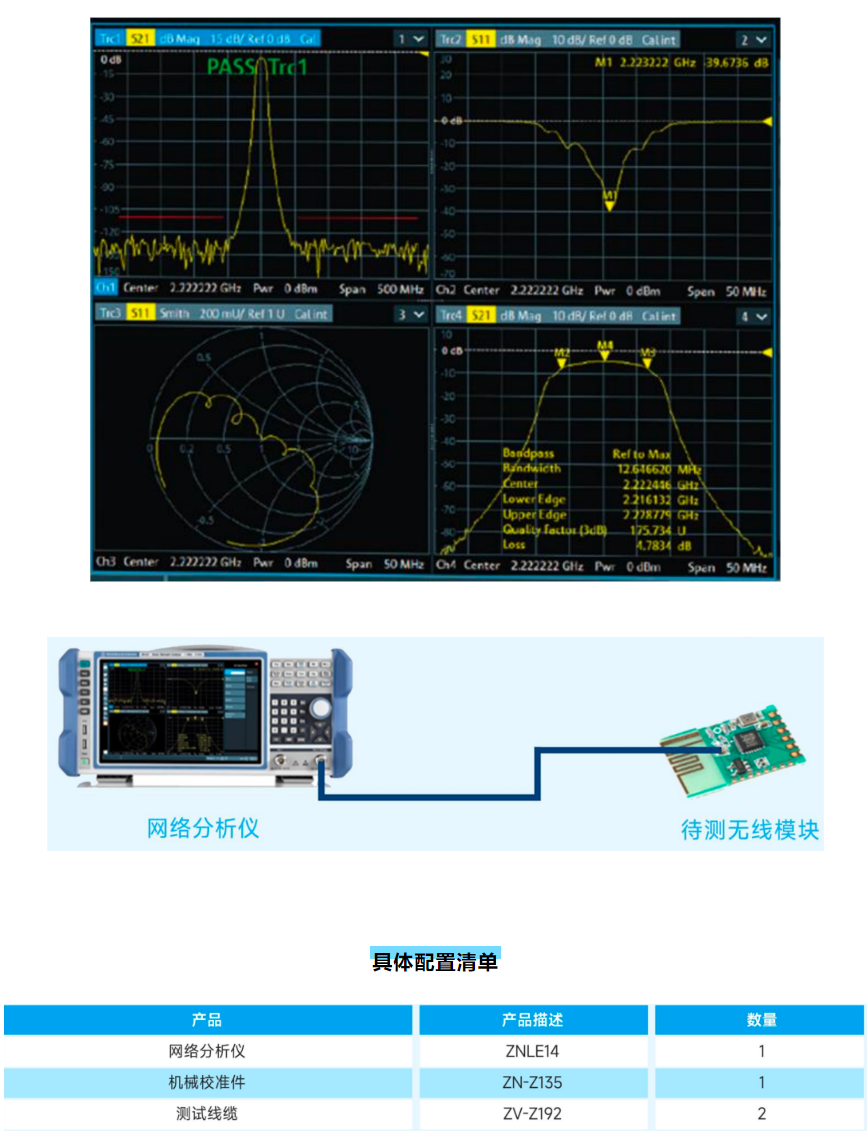

这类测试要求网络分析仪具备两端,频率至少覆盖Sub 6G频段(覆盖蓝牙,WI-FI等主要频段),同时要求网络分析仪具备校准端面延申功能(也叫端口延申或者夹具补偿),消除测试过程中额外焊接到天线和匹配电路的射频电缆的影响。
