使用MXO示波器轻松实现电源时序和纹波噪声分析

摘要：今天的复杂电路必须集成若干以不同电源电平供电的组件。一个确保这些组件互操作性的稳健电路, 需要精心设计、干净且稳定的电源分配网络来实现电源时序。在较低的电压水平下,容差以百分比定义,这可能会使精确测量变得具有挑战性。

你的任务

电路设计的上电或断电对于确保设备正常运行至关重要,并有助于确保零部件在预期的电压条件下正常工作。示波器是检查电源轨时序行为的理想工具。然而,典型的4通道示波器只能对复杂电路进行有限的分析。较小的轨电压和1%至 2%的更严格容差,叠加仪器和探测噪声,往往使仪器难以提供准确的测量。快速负载切变和高频噪声耦合可能会导致问题,特别是EMI问题。

罗德与施瓦茨解决方案

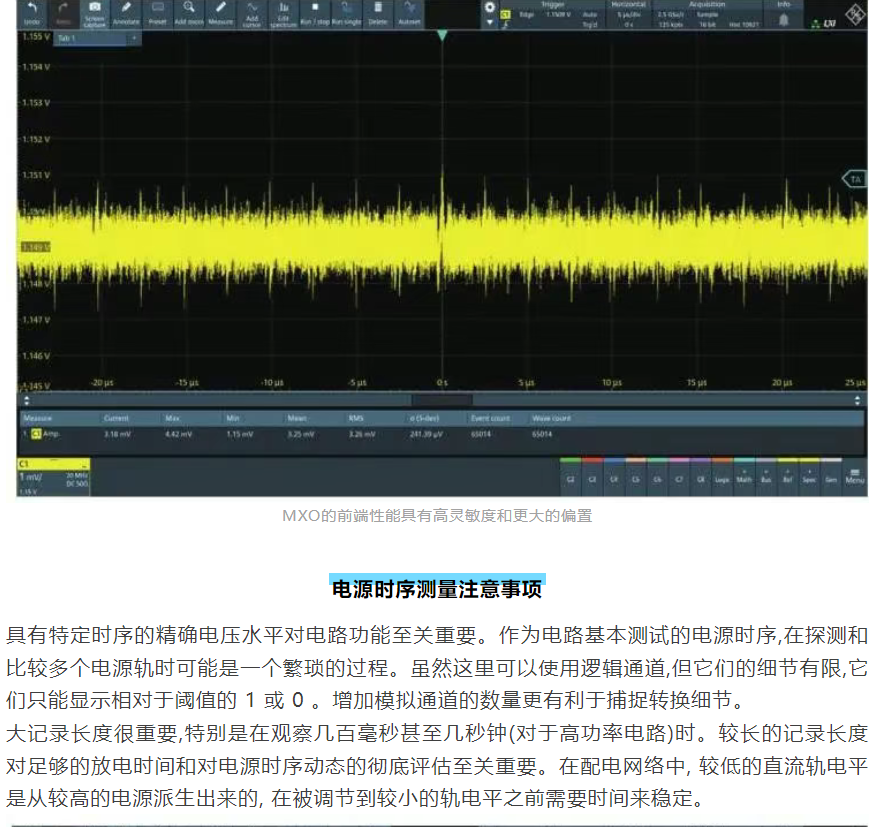

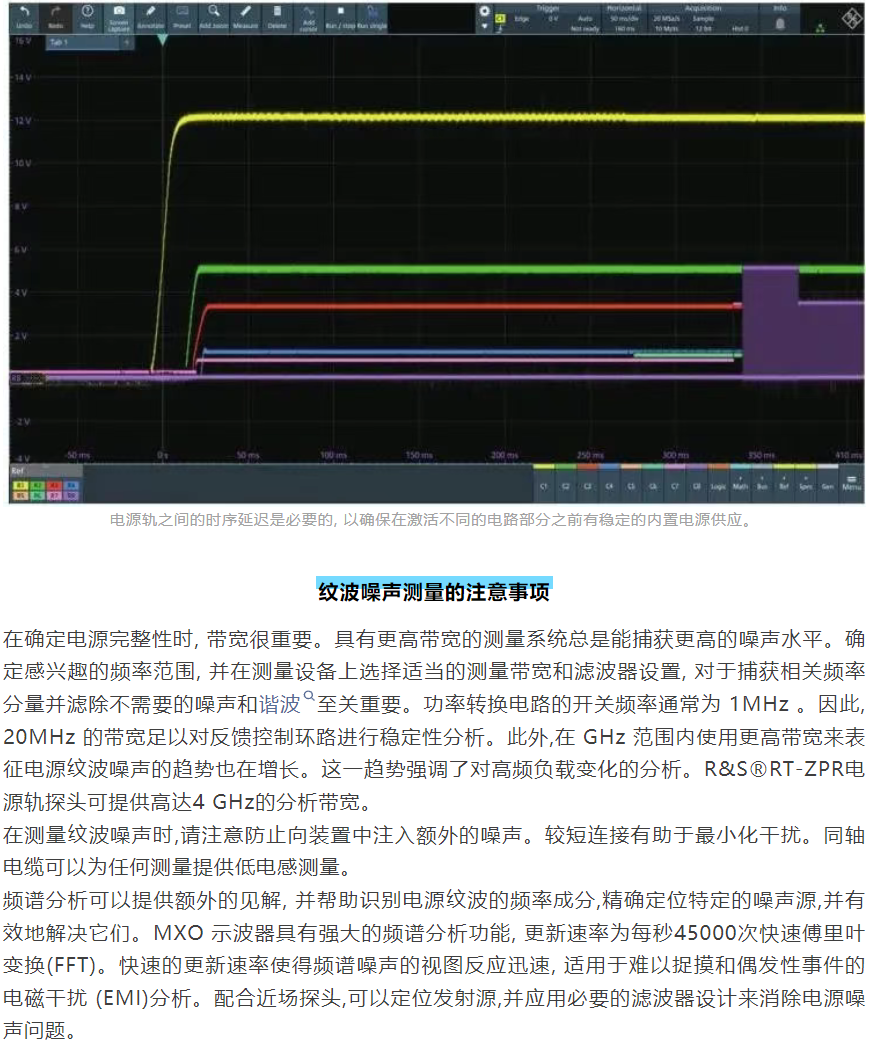

MXO 5系列示波器通过轻松探测不同的电源轨,简化了电源时序分析。该示波器拥有8个模拟通道和16个逻辑通道,能够满足多样化的采集需求, 从而全面洞察多个电源轨。凭借业界最深的每通道500 Mpoints的标准存储,该示波器在捕捉毫秒级电源开启/关闭时序方面表现出色, 同时还能保持采样分辨率,以捕捉信号细节。通过降低纹波噪声分析中的带宽,12位ADC样本可以增强到 18位高清(HD)分辨率,以实现精确测量。该仪器的高输入灵敏度为500μV/div,偏置范围为±5 V,使用户可以在最高的垂直灵敏度设置下检查50 V DC轨(10:1探头)。利用增强的前端性能, MXO架构使用基于样本的触发, 其灵敏度低至 0.0001垂直刻度。

MXO示波器的优势

8个模拟通道和16个数字逻辑通道
每个通道标配500 Mpoints存储

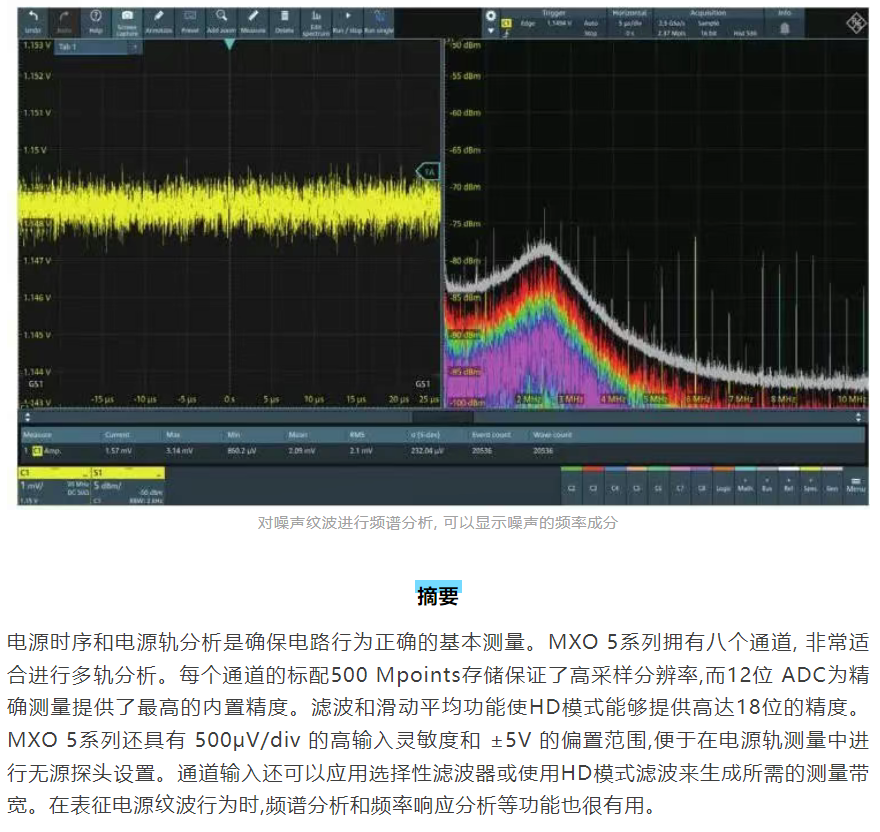

12位ADC,支持18位HD模式
500μV /div的灵敏度, ±5V 的偏置范围
集成数字触发
