【行业方案】| NTN低轨卫星模组及整星电测解决方案
作者:管理员    来源:上海信尔立测试设备有限公司
摘要:罗德与施瓦茨公司与全球的航天科技企业保持了数十年的密切合作,深刻理解卫星行业的技术迭代,近期对频谱仪和信号源产品进行了升级,以适配低轨卫星的爆发式发展。

最近,罗德与施瓦茨与我国的商业航天科技企业合作完成了对模组及整星的电测实验,有效解决了整星多模组和多链路在跳波束条件下结合星历的系统时延、大多普勒频偏条件下的EVM测试、频率准确性等项目的电测难点。

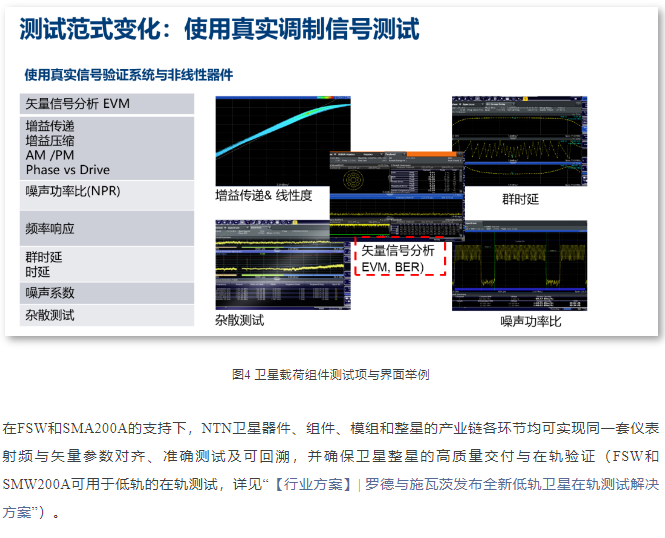

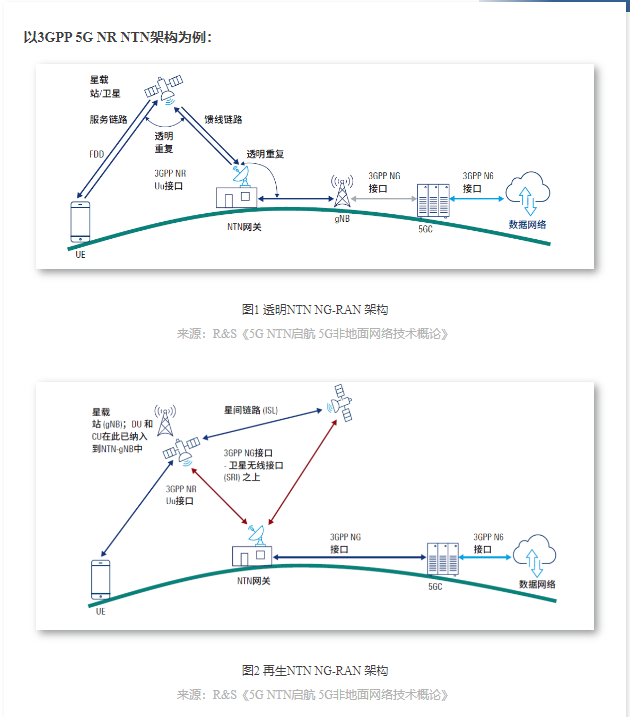

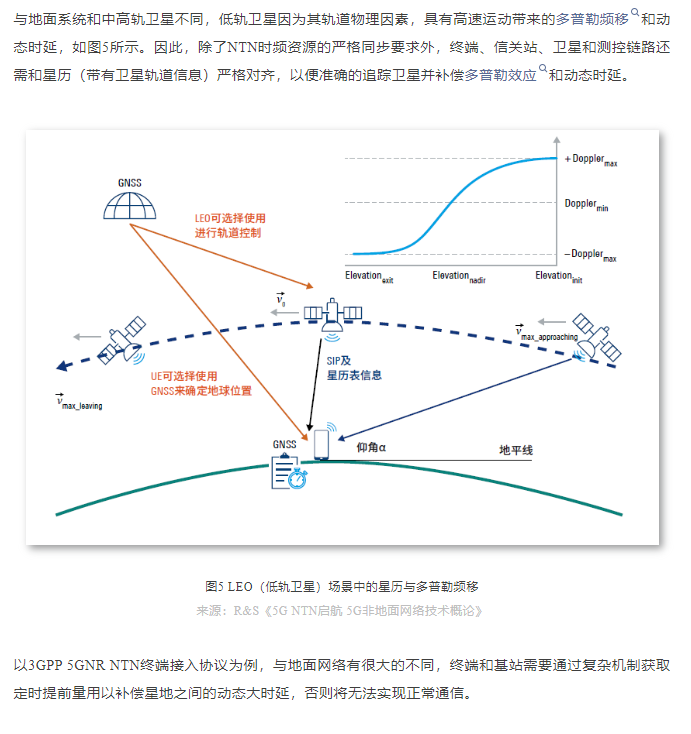

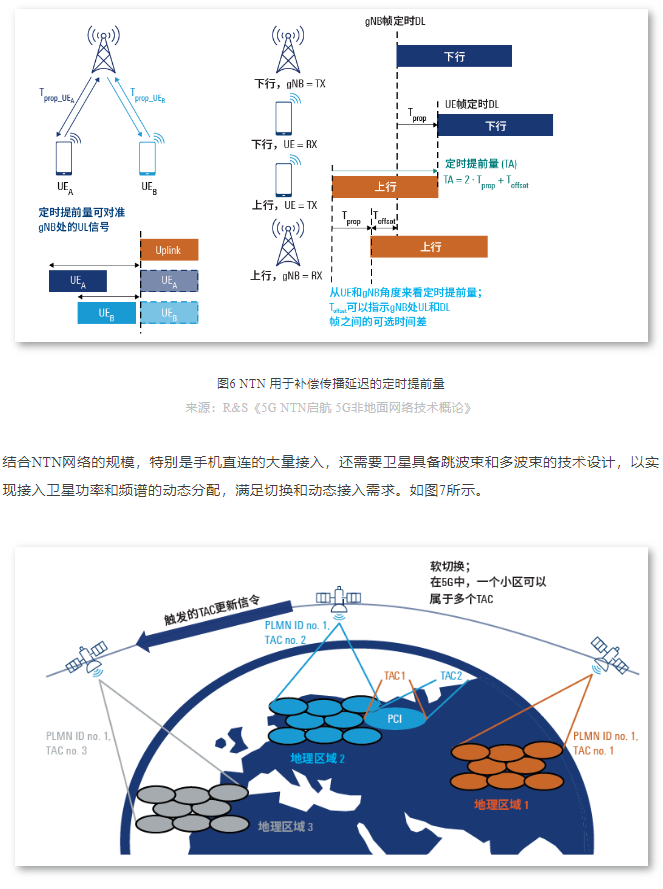

如图1 和图2所示,相比地面5G网络,无论是透明转发还是再生架构,NTN的终端(UE)接入更为复杂,增加了星载基站(gNB)、信关站(NTN网关)、测控链路等环节,会显著影响接入过程并由非线性器件带来系统整体时延、信号质量EVM和频率准确度等问题。与传统的卫星测试比较,NTN低轨卫星带来了诸多新的测试挑战。



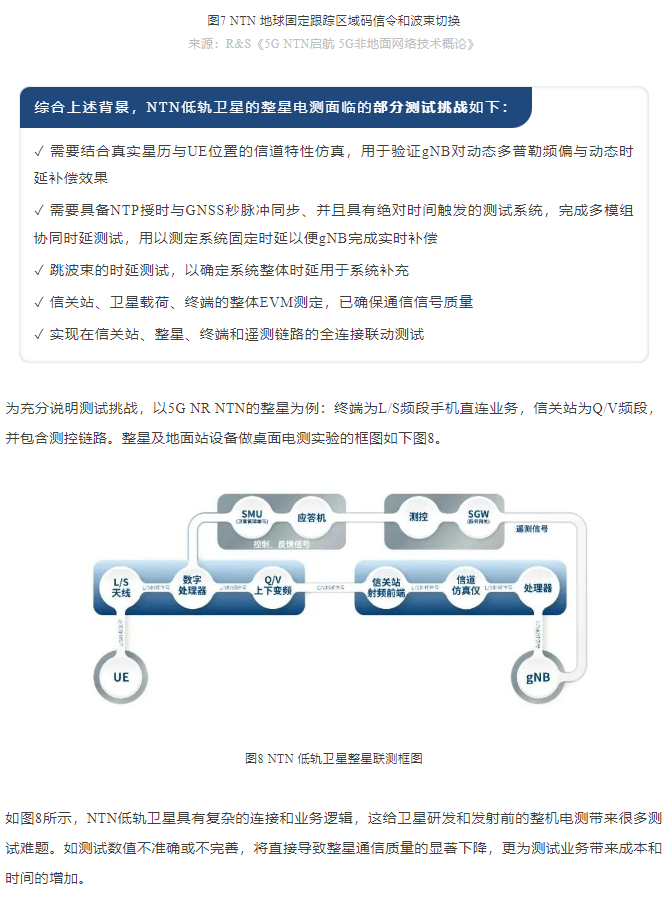

测试项目(包括但不限于)

◉ 各测试点的频率准确度

◉ 各测试点损耗

◉ 各测试点EVM(均使用3GPP 5GNR NTN选件测试,符合3GPP一致性要求)

◉ 各测试点与UE/gNB处的绝对时延

◉ 跳波束实时性(延时)测试




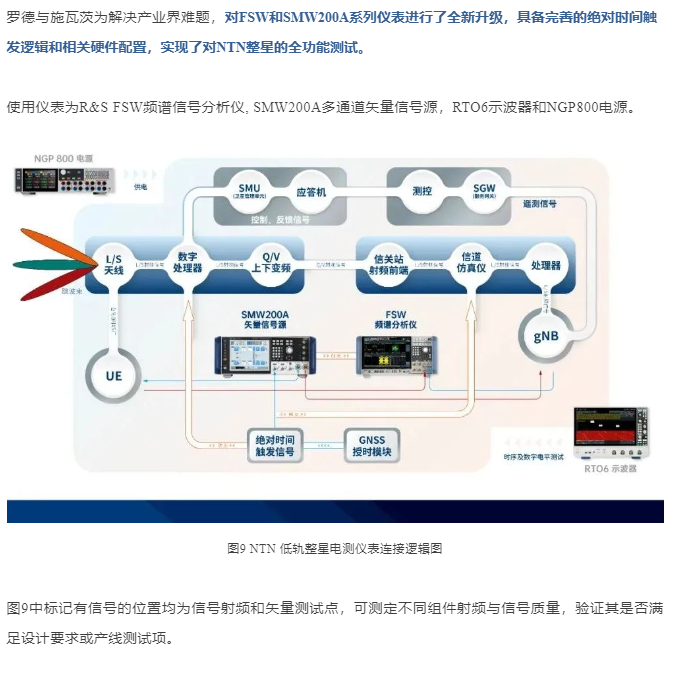

测试逻辑:

01

UE到gNB测试:

信号源模拟UE产生特定带宽(如20MHz)5GNTN信号,经数字处理器后转换为特定带宽(如400MHz)信号。经Q/V上下变频器上变成Q频段,再经信关站射频前端下变频为L波段,过信道仿真仪经DUC/DDC变回特定带宽(如20MHz)信号给gNB,可以用频谱仪来模拟gNB进行信号测试。

02

gNB到UE测试:

信号源模拟gNB产生特定带宽(如20MHz)5GNTN信号,经DUC/DDC变为特定带宽(如400MHz)信号,经信道仿真仪传至信关站射频前端变为V波段信号,经Q/V上下变频上变成S频段,经数字处理器后变为特定带宽(如20MHz)的S频段信号下发给UE,此处用频谱仪替代UE进行信号测试。

03

实时性:

系统通过授时对齐星历并使用绝对时间触发,确保时延测试的准确性和实时性。
