【行业方案】当Wi-Fi飞向6GHz，CMX500为AFC合规保驾护航

摘要：当我们刷视频不卡顿、传文件秒速完成时，背后是Wi-Fi技术在频段赛道上的不断冲刺。如今，Wi-Fi早已不满足于2.4GHz和5GHz的疆界，6GHz这个“黄金频段”正式登场——从5.925到7.125GHz的1.2GHz宽阔频谱，就像为高速数据通信铺就了一条双向八车道，让超高清直播、全屋智能互联等需求有了更畅快的实现可能。

不过，好资源得好好用。6GHz频段虽香，但要避免设备“抢道”干扰，还得靠智能管家——AFC自动频率协调系统。这个系统就像个精准的频谱导航员，能实时查询监管数据库，告诉设备“哪个频道能用、最多能开多大功率”，既让Wi-Fi 6E、Wi-Fi 7的高功率传输发挥优势，又不打扰其他合法通信服务。现在美国、欧盟、韩国等多个国家和地区都已开放6GHz使用，FCC更是明确要求，8月15日起所有相关设备认证必须过AFC测试这一关，合规成为终端厂商的必答题。

自动频率协调（AFC）系统

为推动 U-NII 5-8 频段的使用，FCC 引入了自动频率协调（AFC）系统，这是美国市场最新 Wi-Fi 技术发展的关键组成部分。AFC 系统支持 Wi-Fi（Wi-Fi 6E 和 Wi-Fi 7）实现高传输功率，同时保护特定区域的现有服务。通常，工作在免授权频段的设备需遵守 FCC 制定的监管规则。随着 AFC 系统的引入，设备需遵守额外的强制性规则。根据 FCC 法规，要获得 Part 15 Subpart E 下工作在 5.925-7.125 GHz 频段的 U-NII 6GHz 设备认证，AFC功能需参考：987594-D05，AFC 被测设备（DUT）功率约束测试 v01r01：提供 DUT 功率约束的测试指南。

根据FCC要求，不同Wi-Fi终端在6GHz赛道上的“行驶规则”也各有不同：有的是只连标准功率接入点的6FX客户端，功率得比接入点低6dB以上；有的是能灵活切换接入点的6CD双模终端，连不同设备要遵守不同的功率上限；还有专注短距离高速传输的6VL设备，虽不用AFC管控，但也得在指定频段内工作。这些复杂的规则，对终端厂商的测试能力提出了不小的挑战。

6CD 和 6FX 两类设备因与标准功率接入点配合工作，需遵守额外规则：

· 6CD：受低功率室内接入点或标准功率接入点控制的客户端设备类别。双客户端设备必须分别满足低功率室内接入点和标准功率接入点的相关要求。

· 6FX：仅与标准功率接入点关联的设备。

由于 AFC 的要求，6CD 和 6FX 设备均需遵守额外的功率调整要求。AFC 系统会根据设备位置和现有用户的存在情况，规定设备的最大允许功率水平。设备必须能够根据从 AFC 系统接收到的指令动态调整发射功率，即如果 AFC 系统指示需要降低功率水平以避免干扰，设备必须减少输出功率。在 KDB987954 中，测试用例 K 和 L 正是用于验证设备是否符合功率调整要求。

AFC相关测试

罗德与施瓦茨CMX500一体化综测仪，作为一个“全能测试搭档”，既能模拟标准功率接入点、低功率接入点等多种场景，又能精准发送AFC相关的信令指令，让终端乖乖“听话”调整功率。不用复杂的设备堆砌，单台仪表就能搞定射频性能、信令交互和AFC功能验证，参数还能灵活调整，不管是6FX、6CD还是其他终端的测试需求都能满足。

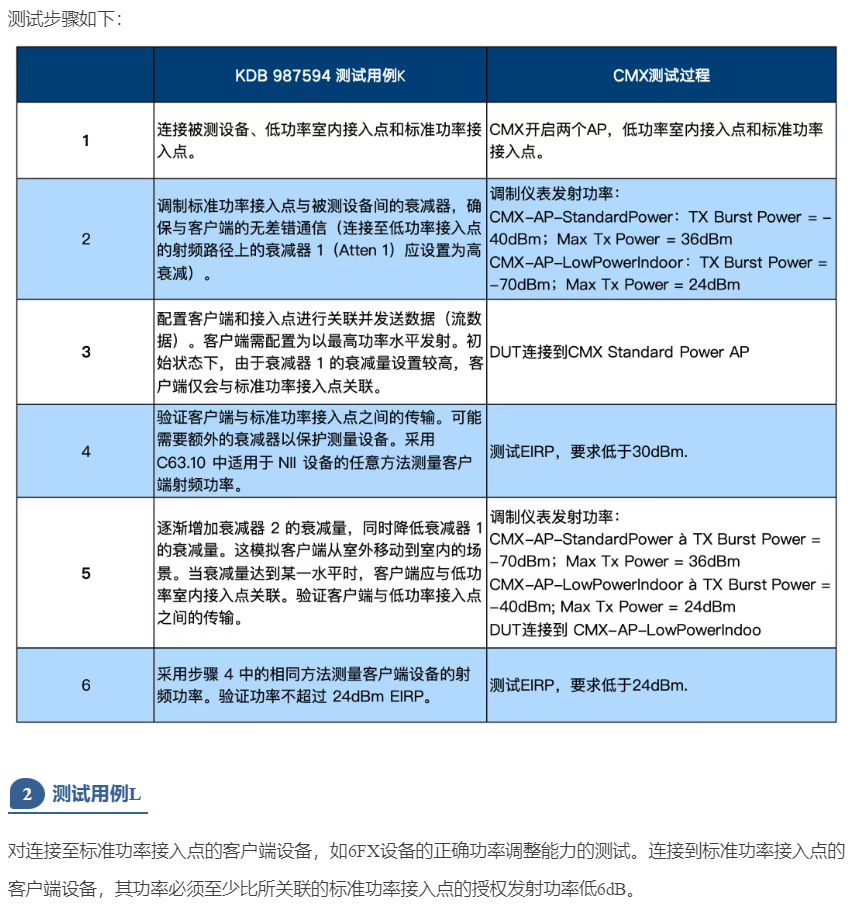

测试用例 K

6CD（双客户端）测试 —— 验证基于关联接入点的正确功率调整。客户端设备可能连接到最大等效全向辐射功率（EIRP）为 30dBm 的标准功率接入点，或最大 EIRP 限制为 24dBm 的低功率室内接入点。如果客户端能够灵活连接到这两种接入点，则需要验证其能否区分两种配置并相应地控制功率水平。

借助先进的 CMX500 架构，用户可享受以下简洁的测试设置，在传导或辐射测试中最大限度减少线缆使用：

· 一台 CMX500 支持两个接入点（低功率室内接入点和标准功率接入点）。

· 两个接入点的射频路径可路由至 CMX 的一个射频端口，该设置减少了连接到被测设备（DUT）的射频线缆和射频合路器的使用，从而降低了测试过程中的额外不确定性。

设备 WLAN 接入点 0 映射到服务集标识（SSID）——CMX-AP - 标准功率（CMX-AP-StandardPower）。设备 WLAN 接入点 1 映射到 SSID——CMX-AP - 低功率室内（CMX-AP-LowPowerIndoor）。WLAN 接入点 0 和 WLAN 接入点 1 可配置不同带宽（20/40/80/160/320MHz）。
